MessageSujet: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Ven 25 Oct 2013 - 21:03

Bon ......voila un post sur la construction d'un clone de notre Bassman préféré What a Face

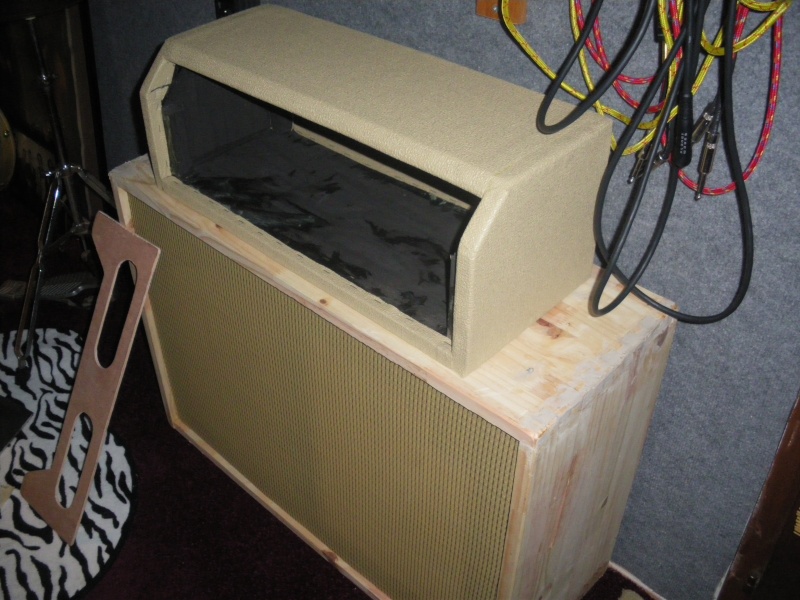

J'attaque la menuiserie , pendant que (BOB) se charge du plus important What a Face


En premier , pour les dimensions :

http://www.thevintagesound.com/ffg/bassman_blonde_6G6-A.html

Year:1962-1964
Model:Bassman
Model:6G6-A, 6G6-B
Config:Piggy-back
Control Panel:Brown (62-63) or black (63-64)
forward facing w/ white labels, controls numbered 1 - 10
Front Control :Bass: In, In, Vol, Treb, Bass -
Normal: In, In, Vol, Treb, Bass -
Presence - Pilot Lamp
Rear Control :

Ground Sw, Fuse (3A), Power Sw, Standby Sw, Speaker Jack, Ex. Speaker Jack
Knobs:

White round, unnumbered
Head:8" x 22¼" x 9" (20.3 x 56.5 x 22.9 cm)
Head Hardware:Brown plastic "Fender" or black strap (63-64) handle, 4½" chassis straps, corner protectors, cab hooks
Cabinet:21" x 32" x 11½" (53.3 x 81.3 x 29.2 cm)
Cab Hardware:Brown Plastic "Fender" or black strap (63-64) handle, 16" tilt-back legs, corner protectors, knurled studs, glides
Head/Cab Covering:

Rough (early) or smooth white (62-64) or black (64) Tolex
Head/Cab Grille:

Maroon (early), Wheat (62-63), or gold sparkle (late 63-64) grille cloth
Logo:Grille mounted, flat or raised (64), chrome & black, script "Fender" (head and cab)
2 x 12"/4 ohms (8 ohms each in parallel)
Speaker Model:Jensen C12N or Oxford 12M6

Output:50 Watts
Preamp:Bass: 2 x 7025
Normal: 7025
Power:2 x 5881
Bias:

Fixed Bias, nonadjustable
Rectifier:Solid State
Phase Inverter:

7025 (long tailed)




































Dernière édition par Mister M le Ven 29 Aoû 2014 - 20:38, édité 10 fois
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5926
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Ven 25 Oct 2013 - 22:03

Je pense ne pas refaire le canal " bass " qui ne sert a rien ,
et mettre autre chose a la place scratch
Peut etre la dyno-brain de tavo What a Face
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Floyd
'56 White Falcon
'56 White Falcon


Nombre de messages : 764
Age : 37
Localisation : Marseille
Date d'inscription : 08/01/2009

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Ven 25 Oct 2013 - 23:07

Mister M a écrit:
Je pense ne pas refaire le canal " bass " qui ne sert a  rien ,
et mettre autre chose a la place scratch
Peut etre la dyno-brain de tavo What a Face
Cool Cool Cool
Revenir en haut Aller en bas
https://www.facebook.com/Hot.Rod.Zombies
BernardB
'56 White Falcon
'56 White Falcon


Nombre de messages : 778
Age : 54
Localisation : Bretagne
Date d'inscription : 16/03/2011

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Ven 25 Oct 2013 - 23:09

impressionnant

bravo M !
Revenir en haut Aller en bas
coco24
'57 White Penguin
'57 White Penguin


Nombre de messages : 1494
Age : 66
Localisation : Périgord
Date d'inscription : 03/04/2012

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Sam 26 Oct 2013 - 8:46

Tu m' épates!!!!
Revenir en haut Aller en bas
Mister M
Administrateur


Nombre de messages : 5926
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Sam 26 Oct 2013 - 10:37

Normalement il y aura deux lampes de moins (les petites )si on supprime le canal " bass "



C'est ce qu'a fait Tavo dans le Nocturme blondshell d'ailleurs Cool

http://www.thenocturnebrain.com/blonde.htm




Et lui , a mis une ( reverb) en plus .



Mais pourquoi ne pas garder cette place pour y mettre autre chose ...
Dm2 , Ts9 , Dynobrain scratch


Dernière édition par Mister M le Jeu 31 Oct 2013 - 15:25, édité 1 fois
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
BernardB
'56 White Falcon
'56 White Falcon


Nombre de messages : 778
Age : 54
Localisation : Bretagne
Date d'inscription : 16/03/2011

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Sam 26 Oct 2013 - 10:49

désolé si j'ai pas tout suivi, mais tu fais l'electronique aussi ?
Revenir en haut Aller en bas
Mister M
Administrateur


Nombre de messages : 5926
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Sam 26 Oct 2013 - 10:59

Je fait plier le chassis par un pote qui a une plieuse et c'est partit affraid

Et en suivant les conseils de quelqu'un qui la déja fait .....il y a peu Wink Mr.Red
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Floyd
'56 White Falcon
'56 White Falcon


Nombre de messages : 764
Age : 37
Localisation : Marseille
Date d'inscription : 08/01/2009

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Sam 26 Oct 2013 - 11:02

c'est beau !

J'aimerais bien faire la même !
Revenir en haut Aller en bas
https://www.facebook.com/Hot.Rod.Zombies
Mister M
Administrateur


Nombre de messages : 5926
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Sam 26 Oct 2013 - 11:05

Lance toi ......ce n'est pas une course Confused
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Floyd
'56 White Falcon
'56 White Falcon


Nombre de messages : 764
Age : 37
Localisation : Marseille
Date d'inscription : 08/01/2009

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Sam 26 Oct 2013 - 12:52

Faut du temps, de la place, du matos et de la thune :s
Revenir en haut Aller en bas
https://www.facebook.com/Hot.Rod.Zombies
Mister M
Administrateur


Nombre de messages : 5926
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Sam 26 Oct 2013 - 21:19

Tu commence par un plan est un jour apres l'autre .....
Si tu fume What a Face  tu arrêtes et économise ça monte vite Cool
un pote en stoppant la clope a rentré 150 euros par mois Shocked  ...sa femme était contente ,
il a changé les jantes de la voiture Razz Razz Razz Razz Confused
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Dear John
Gretsch Ukulele


Nombre de messages : 1
Date d'inscription : 14/04/2012

MessageSujet: cool M   Dim 27 Oct 2013 - 8:36

ça part bien ,c est cool toujours autant de patience .
chapeau

je passe voir ça des que j ai 5minutes
Revenir en haut Aller en bas
Mister M
Administrateur


Nombre de messages : 5926
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Dim 27 Oct 2013 - 18:06

Ok a plus alors salut

Bon maintenant j'attend :

http://www.tubeampdoctor.com/

12 coins chrome a deux vis.


Le kit piggy back (fixation de tete )




Les sangles fixation chassis.


La poignée qui apparemment est du bassman avec le grill "foncé" .What the fuck ?!?
(comme celle de Brian mais lui elle est sur le grill "paille")scratch


Le 63 avec les logo flat Cool  et la poignée du grill "paille"


Celui de Brian avec la poignée donnée pour le grill "foncé"


Le grill foncé :


Sur la dernière année , le grill est devenu "or" et les logos ont changés :


Dernière édition par Mister M le Lun 28 Oct 2013 - 8:57, édité 4 fois
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Bob60
'57 White Penguin
'57 White Penguin


Nombre de messages : 1971
Age : 56
Localisation : Marseille
Date d'inscription : 30/05/2012

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Dim 27 Oct 2013 - 20:23

Mister M a écrit:
Je fait plier le chassis par un pote qui a une plieuse et c'est partit affraid

Et en suivant les conseils de quelqu'un qui la déja fait .....il y a peu Wink Mr.Red
Merci!!!
tu m'oblige à faire un post,maintenant!Twisted Evil Twisted Evil Twisted Evil
Revenir en haut Aller en bas
https://www.facebook.com/pages/Michel-Tattoo/371831916242439
Mister M
Administrateur


Nombre de messages : 5926
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Dim 27 Oct 2013 - 20:25

What a Face What a Face What a Face What a Face
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Colonel Blues
'57 White Penguin
'57 White Penguin


Nombre de messages : 1021
Age : 56
Localisation : Val d'Oise
Date d'inscription : 31/08/2009

MessageSujet: Fabrication d'un Bassman blond .6g6b   Dim 27 Oct 2013 - 20:25

Vivement la suite !!! On se régale ici !!! cheers cheers cheers
Revenir en haut Aller en bas
http://colonelblues.bandcamp.com/
Bob60
'57 White Penguin
'57 White Penguin


Nombre de messages : 1971
Age : 56
Localisation : Marseille
Date d'inscription : 30/05/2012

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Lun 28 Oct 2013 - 9:08

Bon...après quelques mois à écumer le net, à accumuler les documents techniques, photographiques et m’être martyrisé le cerveau avec des notions (élémentaires) d'électronique,je me lance...
Contrairement à Mister M,je commence par l'électronique.

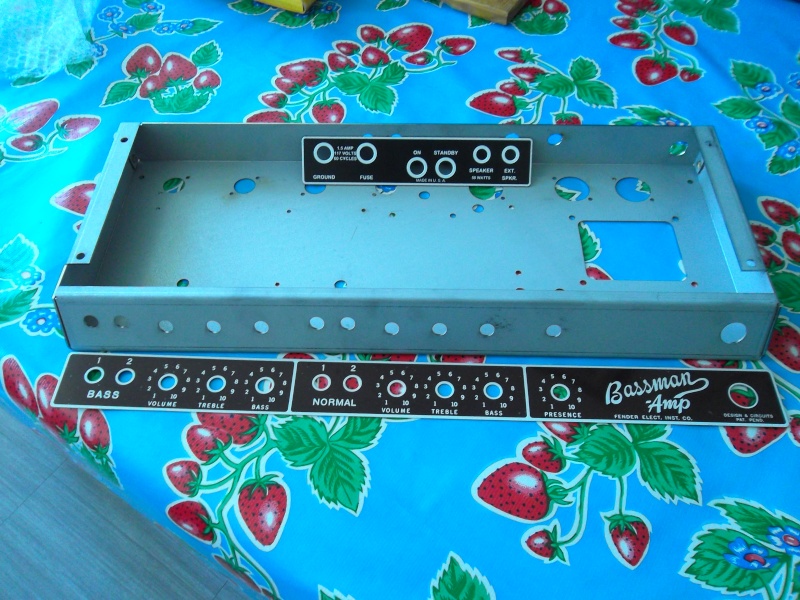

Le châssis de chez Marsh Amplification est là et ...bonne nouvelle, avec les faceplates (ce qui n'était pas prévu).

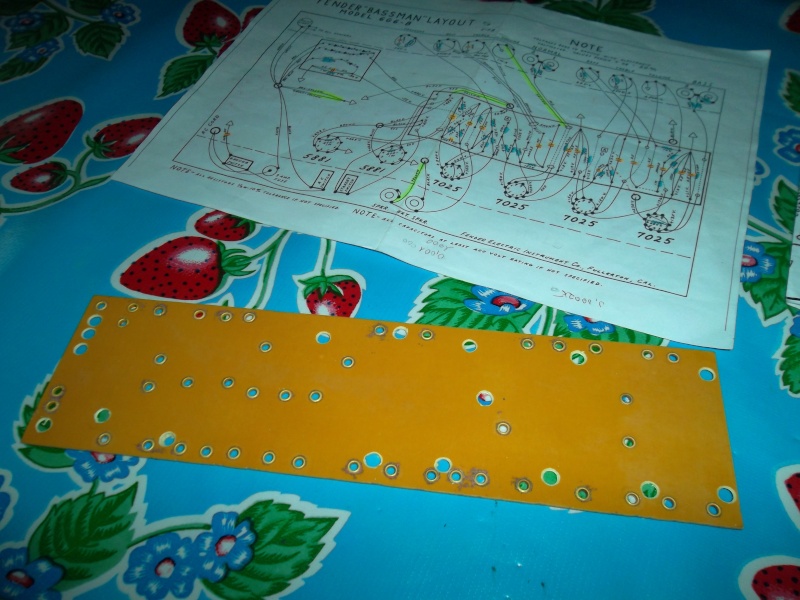

Je commence aussitôt par le board principal et celui du "rectifier".
Je les ai découpé dans de la bakelite après m’être assuré de leur dimensions (merci Fred!)
je me suis,ensuite,servi du "layout" que j'ai agrandi à l'échelle pour pouvoir percer tous les trous des "eyelets".
Les deux plus grandes plaques sont celles du "cap board" .



Voilà,les œillets sont en place.



Ensuite...l'ordi rame comme c'est pas possible pour charger les photos et comme ça m’énerve,j’arrête là pour l'instant.Evil or Very Mad Evil or Very Mad
Revenir en haut Aller en bas
https://www.facebook.com/pages/Michel-Tattoo/371831916242439
Bob60
'57 White Penguin
'57 White Penguin


Nombre de messages : 1971
Age : 56
Localisation : Marseille
Date d'inscription : 30/05/2012

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Lun 28 Oct 2013 - 9:51

Avant de continuer,il faut que j'adresse un immense merci à quelqu’un qui est un véritable puits de science : JEN LEWIS.
Merci pour ses conseils avisés en électronique et plus particulièrement,en amplis à lampes.salut salut

Les premiers composants sont arrivés.
Il s'agit de condensateurs Roderstein (équivalents aux Mallory 150),de Silver Mica et de resistances carbon composition.
J'essaye,dans la mesure du possible,de me rapprocher des composants originaux.
C'est pour cette raison que j'évite les condensateurs Orange drop qui donnent un son trop "brillant" ou les résistances metal oxyde modernes...sauf que des fois,on ne peut pas faire autrement...



Les jacks du canal Bass avec leurs résistances.
Pour les soudures,je les place à l'extérieur du chassis.
ça permet d'avoir le bon espacement,qu'ils ne bougent pas et c'est surtout plus pratique qu'à l'intérieur car la façade du Bassman est inclinée.



Contrairement à Mister M,j'ai décidé de garder le canal Bass.
Revenir en haut Aller en bas
https://www.facebook.com/pages/Michel-Tattoo/371831916242439
j.s.c
'55 Round Up
'55 Round Up


Nombre de messages : 310
Age : 44
Localisation : seine et marne
Date d'inscription : 16/09/2013

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Lun 28 Oct 2013 - 15:39

Groooo ! Razz
Revenir en haut Aller en bas
Colonel Blues
'57 White Penguin
'57 White Penguin


Nombre de messages : 1021
Age : 56
Localisation : Val d'Oise
Date d'inscription : 31/08/2009

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Lun 28 Oct 2013 - 16:08

Houla !!! Ca chauffe de plus en plus par ici !!! thumleft thumleft thumleft

Continuez Messieurs !!! cheers cheers cheers
Revenir en haut Aller en bas
http://colonelblues.bandcamp.com/
Bob60
'57 White Penguin
'57 White Penguin


Nombre de messages : 1971
Age : 56
Localisation : Marseille
Date d'inscription : 30/05/2012

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Lun 28 Oct 2013 - 18:18

Les supports de lampes sont des Beltons en micalex.
J'essaye de repérer à quoi correspondent tous les trous et il y en a pas mal...scratch



Les grosses résistances carbon comp. pour les lampes de puissance (5881/6L6).
Comme elles sont réputées pour ne pas trop aimer la chaleur,j'ai essayé de les éloigner au maximum des lampes.



Les longues vis sont là provisoirement.
J'ai essayé de souder les écrous à l'étain sur le châssis pour le coté pratique au démontage mais mon fer à souder est trop juste niveau puissance...c'est raté!

A ce stade,je me bats encore avec la liste des composants...pale
Je me sers du "layout" et du "shematic" mais ça reste ,pour moi,le truc le plus fastidieux,pour l'instant de ce projet...affraid


Dernière édition par Bob60 le Mar 29 Oct 2013 - 9:31, édité 1 fois
Revenir en haut Aller en bas
https://www.facebook.com/pages/Michel-Tattoo/371831916242439
Mister M
Administrateur


Nombre de messages : 5926
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Lun 28 Oct 2013 - 18:55

Bon What a Face  .... donc moi  j'attendrai que tu aies fini pour copier Razz Razz Rolling Eyes Rolling Eyes
Sinon normalement je reçois mon colis mercredi Bad  bounce
Et je commande la suite dans la " foulée"......  les jambes fender pour le baffle ainsi que les hp .
Finalement je ne me mouille pas je prend des 12" Celestion Vintage 30 (60 Watt sous 16 Ohm)
Pour les mettre ensemble sous 8 Ohm.
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Bob60
'57 White Penguin
'57 White Penguin


Nombre de messages : 1971
Age : 56
Localisation : Marseille
Date d'inscription : 30/05/2012

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Lun 28 Oct 2013 - 19:01

C'est ce que je comptait prendre moi aussi.Bad
Par contre,je ne sais pas ce qui se passe,je galère avec le forum...
chaque fois que je veux faire une prévisualisation,ça met un temps pas possible!
que ce soit avec les smileys ou les photos,c'est pareil:evil: Evil or Very Mad
ça dure depuis 4/5 jours!Evil or Very Mad Evil or Very Mad
ça me gonfle...je n'ai pas trop de patience avec ce genre de trucs...bounce bounce
Koolkat Help!!!


Dernière édition par Bob60 le Lun 28 Oct 2013 - 19:09, édité 1 fois
Revenir en haut Aller en bas
https://www.facebook.com/pages/Michel-Tattoo/371831916242439
Mister M
Administrateur


Nombre de messages : 5926
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Lun 28 Oct 2013 - 19:06

Pour les logo flat "les plus beau pour moi drunken "
On n'en trouve presque jamais et en plus pour un bras donc (parade)Laughing

Voila le logo flat a 4 vis d'origine :


Et la réédition qui est sur les supersonic Twisted Evil




Donc comme ça fait cher le logo en achetant ce dernier que pour le badge affraid
il y a le petit petit electro qui est paré du meme logo Mr.Red Mr.Red
Bon il n'y a que deux vis mais bon il est beau .....
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Contenu sponsorisé




MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Aujourd'hui à 7:47

Revenir en haut Aller en bas

Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 31Aller à la page : 1, 2, 3 ... 16 ... 31  Suivant
 Sujets similaires
-
» Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).
» Bassman !!
» Modes grecs, construction et particularités
» Construction Home Studio et Cabine
» Projet de construction d'une lap steel

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
 :: Miscallenous :: All... DIY but not Gretsch-
Sauter vers:
