MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Lun 28 Oct 2013 - 19:11

ça doit être faisable en alu mais là,on rentre dans un truc...affraid
Quoique...Mr.Red
Revenir en haut Aller en bas
https://www.facebook.com/pages/Michel-Tattoo/371831916242439
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Lun 28 Oct 2013 - 19:19

J'ai deja demandé pour le faire au découpage What a Face
mais ça fais moins cher d'acheter les deux petits amplis Razz Razz

Je peut toujours rajouter les vis au logo mais il y en aura 5 What a Face

Trouvé sur un grill paille je vais pouvoir calculer la vrai taille (on sait jamais)
Alors c'est pratiquement 10 cm ,donc c'est pas mal
plus petit que l'original mais pareil que le dernier logo chromé en relief.

Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Lun 28 Oct 2013 - 19:59

Trouvé .......il est bien plus petit que le flat d'origine
et en plus il est en plastic (mais le logo chromé et aussi petit et en plastic )
Donc ....



Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Bob60
'57 White Penguin
'57 White Penguin


Nombre de messages : 1971
Age : 56
Localisation : Marseille
Date d'inscription : 30/05/2012

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Lun 28 Oct 2013 - 20:15

Mister M a écrit:
Trouvé .......il est bien plus petit que le flat d'origine
et en plus il est en plastic (mais le logo chromé et aussi petit et en plastic )
Donc ....



Je n'ai pas l'impression que la photo est prise à la verticale...ça déforme un peu le logo...



Dernière édition par Bob60 le Mar 29 Oct 2013 - 9:32, édité 1 fois
Revenir en haut Aller en bas
https://www.facebook.com/pages/Michel-Tattoo/371831916242439
Bob60
'57 White Penguin
'57 White Penguin


Nombre de messages : 1971
Age : 56
Localisation : Marseille
Date d'inscription : 30/05/2012

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Mar 29 Oct 2013 - 9:26

Je commence à préparer une partie des potentiomètres Alpha avec leurs condensateurs et résistances.



Je commence quelques branchements avec du câble 22 awg solid core.
Je sais déjà que ce n'est pas une super idée car une fois soudé et manipulé 3/4 fois,il a tendance à casser...toujours mon truc de se rapprocher de l'original...

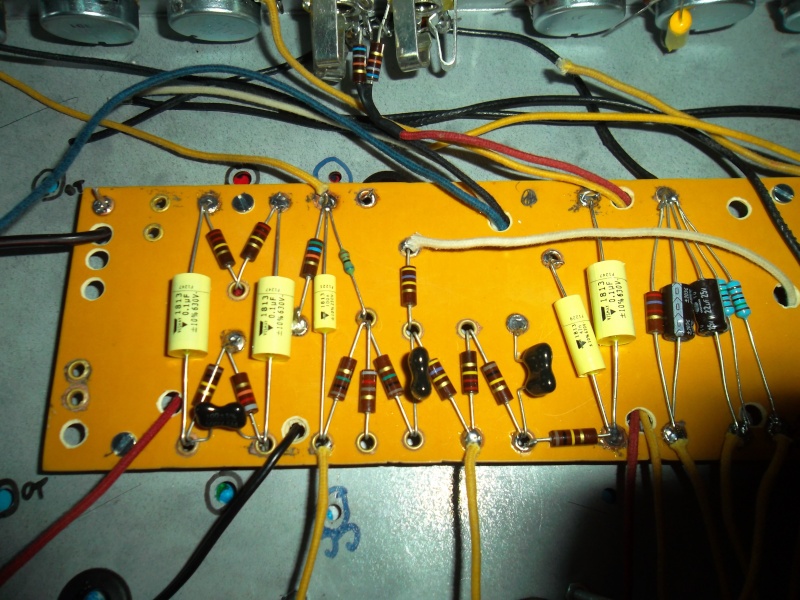

ça y est,le main board est complet!!cheers
Heu...à 99.99% puisque j'ai trouvé le moyen d'oublier une résistance dans ma commande Boulet
Laquelle et où ? Fred ? Bad Bad Bad




Là,je fais un premier contrôle de tous les composants et de leurs valeurs.Surtout les résistances.
Un truc pratique :

http://www.elektronique.fr/cours/resistance/calcul-resistance.php


Dernière édition par Bob60 le Mer 30 Oct 2013 - 10:34, édité 2 fois
Revenir en haut Aller en bas
https://www.facebook.com/pages/Michel-Tattoo/371831916242439
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Mar 29 Oct 2013 - 9:36

Heuhhh j'ai cherché dans tous tes vieux "mp" il n'y a rien donc Confused Rolling Eyes ........Razz Razz
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Bob60
'57 White Penguin
'57 White Penguin


Nombre de messages : 1971
Age : 56
Localisation : Marseille
Date d'inscription : 30/05/2012

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Mar 29 Oct 2013 - 9:38

C'était pour rire!!!!Mr. Green Mr. Green
Revenir en haut Aller en bas
https://www.facebook.com/pages/Michel-Tattoo/371831916242439
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Mar 29 Oct 2013 - 9:44

Celle la ??????

Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Bob60
'57 White Penguin
'57 White Penguin


Nombre de messages : 1971
Age : 56
Localisation : Marseille
Date d'inscription : 30/05/2012

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Mar 29 Oct 2013 - 9:51

Laughing Laughing



La petite verte en haut,que je n'ai pas put trouver en carbon comp.
Revenir en haut Aller en bas
https://www.facebook.com/pages/Michel-Tattoo/371831916242439
Bob60
'57 White Penguin
'57 White Penguin


Nombre de messages : 1971
Age : 56
Localisation : Marseille
Date d'inscription : 30/05/2012

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Mar 29 Oct 2013 - 10:01

Un colis est arrivé.
ça s'accélère.bounce bounce

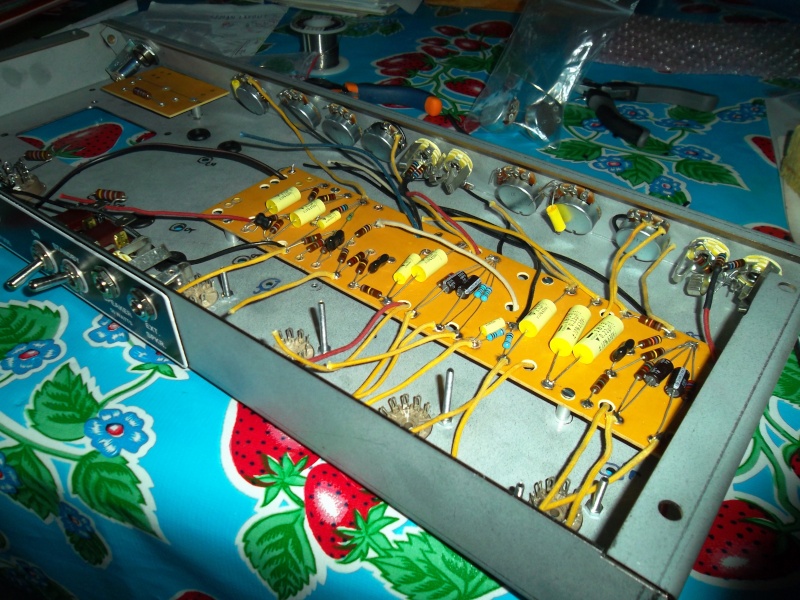

Je fais quelques soudures légères et provisoires.

Le board est fixé au châssis avec des vis à têtes fraisées et des petites entretoises en aluminium.

Revenir en haut Aller en bas
https://www.facebook.com/pages/Michel-Tattoo/371831916242439
Bob60
'57 White Penguin
'57 White Penguin


Nombre de messages : 1971
Age : 56
Localisation : Marseille
Date d'inscription : 30/05/2012

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Mar 29 Oct 2013 - 11:33

Le panneau arrière.
Le porte-fusible n'est pas en place car il a du mal à rentrer,les plates devant être ajustées avec le châssis.



Le board du bias (rectifier) est complet.
Sur le layout du Bassman,il y en a 7 mais l'emploi de diodes modernes 1N4007 permet de n'en utiliser que 5.
Le condensateur polarisé est un 50v. sur le layout,je l'ai passé en 100v.(un 63v. aurait suffit je pense)
Fender a continué à mettre des 50v. pendant de nombreuses années malgré qu'il y ai plus de 50v. à cet endroit.
Ils ont,apparemment,rarement lâché mais je préfère prendre mes précautions...



Dernière édition par Bob60 le Mer 4 Déc 2013 - 9:42, édité 1 fois
Revenir en haut Aller en bas
https://www.facebook.com/pages/Michel-Tattoo/371831916242439
Bob60
'57 White Penguin
'57 White Penguin


Nombre de messages : 1971
Age : 56
Localisation : Marseille
Date d'inscription : 30/05/2012

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Mer 30 Oct 2013 - 9:39

Le cap board terminé.
Il ne faut pas se fier aux couleurs des cables...je suis en panne de jaune (évidement...).
Reste à coller les condos au silicone.



Le choke.

Revenir en haut Aller en bas
https://www.facebook.com/pages/Michel-Tattoo/371831916242439
Bob60
'57 White Penguin
'57 White Penguin


Nombre de messages : 1971
Age : 56
Localisation : Marseille
Date d'inscription : 30/05/2012

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Mer 30 Oct 2013 - 9:53

Les plaques en laiton de 5/10 qui sont derrière tous les potentiomètres et jacks de la façade.
J'ai faillit oublier ce détail.
Normalement,il ne s'agit que d'une seule plaque mais je n'ai pas trouvé de longueur assez longue alors il a fallut que j'en fasse deux qui seront reliées entre elles.



Une fois reliées et montées.



La baguette et le couteau n'ont rien à voir avec le Bassman.king


Dernière édition par Bob60 le Mer 30 Oct 2013 - 9:56, édité 1 fois
Revenir en haut Aller en bas
https://www.facebook.com/pages/Michel-Tattoo/371831916242439
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Mer 30 Oct 2013 - 9:56

ça avance à grand pas la ..............Cool

Euhhh ......la plaque en laiton elle sert absolument (et pourquoi ) What a Face

Et j'ai les meme couteaux pour le soss et le paté Mr. Green


Dernière édition par Mister M le Mer 30 Oct 2013 - 9:58, édité 1 fois
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Bob60
'57 White Penguin
'57 White Penguin


Nombre de messages : 1971
Age : 56
Localisation : Marseille
Date d'inscription : 30/05/2012

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Mer 30 Oct 2013 - 9:58

Oui mais ça risque de ralentir avec les transfos et les lampes.
ça m'obligera à m'attaquer à la menuiserie...What the fuck ?!?
Revenir en haut Aller en bas
https://www.facebook.com/pages/Michel-Tattoo/371831916242439
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Mer 30 Oct 2013 - 9:59

J'attend une commande aujourd'hui bounce bounce bounce bounce
et comme il y aura les coins fender je pourrai te confirmer l'épaisseur du bois Rolling Eyes
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Bob60
'57 White Penguin
'57 White Penguin


Nombre de messages : 1971
Age : 56
Localisation : Marseille
Date d'inscription : 30/05/2012

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Mer 30 Oct 2013 - 10:03

Mister M a écrit:
ça avance à grand pas la ..............Cool

Euhhh ......la plaque en laiton elle sert absolument (et pourquoi ) What a Face

Et j'ai les meme couteaux pour le soss et le paté Mr. Green
Laughing Laughing

Normalement, elle sert à relier tous les potars et elle sert de masse à une partie du circuit surtout pour des questions de "hum" et autre "buzz".
Ceci dit,j'ai vu des photos où elle était absente mais je n'ai pas envie de galérer à la mise en route avec des bourdonnements à la c...
Toujours,aussi, mon truc de se rapprocher le plus possible....


Dernière édition par Bob60 le Mer 30 Oct 2013 - 10:06, édité 1 fois
Revenir en haut Aller en bas
https://www.facebook.com/pages/Michel-Tattoo/371831916242439
Bob60
'57 White Penguin
'57 White Penguin


Nombre de messages : 1971
Age : 56
Localisation : Marseille
Date d'inscription : 30/05/2012

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Mer 30 Oct 2013 - 10:03

Mister M a écrit:
J'attend une commande aujourd'hui bounce bounce bounce bounce
et comme il y aura les coins fender je pourrai te confirmer l'épaisseur du bois Rolling Eyes
OK.J'attends.thumleft
Revenir en haut Aller en bas
https://www.facebook.com/pages/Michel-Tattoo/371831916242439
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Mer 30 Oct 2013 - 10:05

Bob60 a écrit:


Normalement, elle sert à relier tous les potars et elle sert de masse à une partie du circuit surtout pour des questions de "hum" et autre "buzz".
Toujours mon truc de se rapprocher le plus possible....
Merci je note thumleft
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Bob60
'57 White Penguin
'57 White Penguin


Nombre de messages : 1971
Age : 56
Localisation : Marseille
Date d'inscription : 30/05/2012

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Mer 30 Oct 2013 - 10:17

Mister M a écrit:
J'attend une commande aujourd'hui bounce bounce bounce bounce
et comme il y aura les coins fender je pourrai te confirmer l'épaisseur du bois Rolling Eyes
Il y a quoi dans la commande? bounce bounce bounce
Revenir en haut Aller en bas
https://www.facebook.com/pages/Michel-Tattoo/371831916242439
Bob60
'57 White Penguin
'57 White Penguin


Nombre de messages : 1971
Age : 56
Localisation : Marseille
Date d'inscription : 30/05/2012

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Mer 30 Oct 2013 - 10:20

Tes boutons sont vraiment "crème"?
Je viens de recevoir les miens et je les trouve presque gris...cowboy
Revenir en haut Aller en bas
https://www.facebook.com/pages/Michel-Tattoo/371831916242439
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Mer 30 Oct 2013 - 10:25

Les miens pile poil la meme couleur que le tolex ....

Tu les a pris ou toi ???
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Mer 30 Oct 2013 - 10:27

Bob60 a écrit:
Mister M a écrit:
J'attend une commande aujourd'hui bounce bounce bounce bounce
et comme il y aura les coins fender je pourrai te confirmer l'épaisseur du bois Rolling Eyes
Il y a quoi dans la commande? bounce bounce bounce
12 coins chrome a deux vis.


Le kit piggy back (fixation de tete )




Les sangles fixation chassis.(au passage je te confirmerai les (") pour la dimension What a Face


La poignée
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Bob60
'57 White Penguin
'57 White Penguin


Nombre de messages : 1971
Age : 56
Localisation : Marseille
Date d'inscription : 30/05/2012

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Mer 30 Oct 2013 - 10:36

Mister M a écrit:
Les miens pile poil la meme couleur que le tolex ....

Tu les a pris ou toi ???
Guitarworkshop.
Revenir en haut Aller en bas
https://www.facebook.com/pages/Michel-Tattoo/371831916242439
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Mer 30 Oct 2013 - 10:42

Ce sont des vrai fender ??? (moi oui ) mais c'était pas prévu cheers
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Contenu sponsorisé




MessageSujet: Re: Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).   Aujourd'hui à 17:35

Revenir en haut Aller en bas

Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 31Aller à la page : Précédent  1, 2, 3 ... 16 ... 31  Suivant
 Sujets similaires
-
» Construction de 3 Bassman Blonde 2(63' 6G6b)et 1(62' 6bj3).
» Bassman !!
» Modes grecs, construction et particularités
» Construction Home Studio et Cabine
» Projet de construction d'une lap steel

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
 :: Miscallenous :: All... DIY but not Gretsch-
Sauter vers:
