MessageSujet: LE COIN DES LUTHIERS AMATEUR..........   Ven 13 Jan 2012 - 14:49

D'abord ça pour expliquer en grande ligne
mais ça ce fait a la main
avec amour normalement Laughing



pour le choix du bois :
sur audio fan trouvé ça study

http://fr.guitarplug.com/apprendre/dossiers/index,idossier,71.html
http://fr.guitarplug.com/apprendre/dossiers/index,idossier,72.html


http://www.luthier-amateur.org/bois.php#coupe



Dernière édition par mister M le Mer 22 Fév 2012 - 21:50, édité 2 fois
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Sam 14 Jan 2012 - 18:39

quelques plans ou gabarit en pdf
il faut cliquer et ça telecharge il faut autorisé l'acces suivant le pc.


duojet gabarit
http://www.gitarrebassbau.de/download/file.php?id=9760
6120 corps et tete gabarit
http://www.gitarrebassbau.de/download/file.php?id=9761

roundup corps pickguard 54.58
http://www.gitarrebassbau.de/download/file.php?id=10265
roundup tete et insert western gravés
http://www.gitarrebassbau.de/download/file.php?id=10266


une OM qui peut servir de base
http://www.grellier.fr/plans/OM_acoustic_guitar/OM_acoustic_guitar_fr.pdf

plan en jpeg d'une archtop pour base...
http://www.forum-lutherie.org/fr/FileZone/REALISER/PLANS/ARCHTOP/archtop.jpg
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
bgibbons
Professional Serie
Professional Serie


Nombre de messages : 258
Age : 51
Localisation : champagne
Date d'inscription : 12/01/2011

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Mer 18 Jan 2012 - 7:59

exellent ! merci pour les liens! salut
Revenir en haut Aller en bas
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Ven 20 Jan 2012 - 16:20

de rien What a Face
je viens de récupérer dix plans de plus mais pas gretsch.... Embarassed

j'oublié les liens de xmen
http://gretsch.forumactif.com/t121-tout-ce-qui-concerne-la-lutherie

un autre site tres tres bien http://lutheriedilettante.forumculture.net/


Dernière édition par mister M le Mar 21 Fév 2012 - 11:22, édité 4 fois
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Dim 19 Fév 2012 - 9:15

sur benoit de bretagne luthier consciencieux ........site tres bien fait thumleft
voici le lien lutherie ou il y a tout sur les bois et les parties de la guitare http://www.benoit-de-bretagne.com/lutherie.html


Bonjour ! Voici une rubrique (non exhaustive) avec "trucs & astuces" afin de bichonner, redonner un coup de jeunesse à votre instrument préféré.


Les cordes

La transpiration oxyde énormément les cordes, diminuant ainsi leur durée de vie. Après chaque concert ou répétition, il faut passer un petit coup de chiffon sur et sous les cordes ainsi que sur la touche. Changez régulièrement vos cordes en fonction de la fréquence et conditions de leur utilisation (en général pour le classique changez 2fois les basses avant de changer le jeu complet, en profiter pour nettoyer la touche). Un jeu à tension Forte (ex : Savarez Corum Alliance Bleu) peut parfois redonner souffle à votre guitare !

La touche

Se laver les mains avant de jouer peut être le premier réflexe. Une touche ébène, palissandre n'est pas vernie, c'est pour cela qu'il faut la protéger. Elle n'est pas toujours facile à nettoyer, la sudation s'incrustant dans les pores du bois, pour cela ''le Grand Nettoyage'' 2 fois par an est nécessaire :

Enlevez les cordes.
Préparez dans une tasse de l'eau chaude et 3gouttes de détergent vaisselle, y plonger un chiffon coton.
Essorez (attention, ouille, c'est chaud !) complètement le chiffon afin qu'il soit juste chaud et à peine humide, n'hésitez pas à frotter pour enlever toute la crasse incrustée près des frettes (on peut utiliser son ongle le long de la frette mais attention à ne pas rayer le bois!).
Huiler ensuite la touche afin de nourrir et protéger le bois, le ''Must'' étant l'huile de citron (provenant du Citronnier, l'arbre, et non du fruit) que l'on peut trouver chez son luthier préféré, parfois en magasin de musique, à appliquer avec un chiffon doux, sinon le Fast Fret de GHS (un tampon) peut la remplacer - environ 7.50euros chaque - d'autres huiles sont parfois utilisées : huile de Teck, de Lin, d'Olive mais je les trouve soit trop odorantes ou grasses.
Laisser pénétrer durant 2minutes, rappliquez autant de fois que l'huile soit bue.
Essuyez l'excédent avec un chiffon coton qui donnera un beau fini uni et poli.
La caisse

En premier lieu, essuyez la transpiration sur le manche, fond, table, etc.… avec un chiffon doux ,chamoisine de grande surface (utilisées par toute bonne '' fée du logis'') ou une peau de chamois, cette sudation ronge les vernis, certains sont plus sensibles que d'autres : vernis au tampon, cellulosique. Ne pas passer des essences, térébenthine, alcool, trichloréthylène, white spirit, ceci pourrait endommager cette fine protection du bois. Ne pas appliquer des produits ménagers pour meubles tel Plizz qui déposent une couche de silicone empêchant toutes retouches de vernis en cas d'accident. Il faut donc nettoyer sa guitare avec des produits prévus tel les Polish (GHS, DUNLOP, MARTIN) que l'on trouve dans les magasins de musique, à l'aide d'une chamoisine en frottant de façon circulaire et lustrer avec un côté sec. Si la guitare est âgée, encrassée, nettoyez la avec le chiffon chaud peu humide et du produit vaisselle comme pour la touche, sécher avec un chiffon sec et finir avec le polish.

Les mécaniques

Sur les mécaniques à engrenages (type classique, parfois folk) vous devez ajouter quelques gouttes d'huile de machine à coudre ou afin de prolonger leur vie et précision, les tourner et rehuiler si nécessaire, le mouvement doit être fluide .

L'humidité:

Le bois est en quelque sorte une éponge, il est donc sensible à l'hygrométrie. Les instruments résistent mieux à l'humidité qu'à la sécheresse excessive, il est conseillé de garder sa guitare dans un milieu constant en température et hygrométrie entre 45 et 55% (le mieux étant de la laisser dans son étui) et de surveiller la pièce grâce à un hygromètre (digital, de 15 à 30euros dans les rayons jardineries). Trop d'humidité fera que la guitare gonfle, mais tout rentre dans l'ordre quand le temps redevient clément, le contraire est grave (en dessous de 35% le bois rétrécit , premier symptôme : on sent plus le bord des frettes qu'à la normale) puis des fissures, décollements apparaissent, c'est à ce moment là que les problèmes arrivent…. Direction chez le luthier ! Une source de chaleur, luminosité directe (fenêtre, radiateur, stockage dans la voiture) doivent être évitées, ayez le réflexe ! L'hiver est une dure période pour la guitare (anticyclones qui apportent le temps sec, chauffage central qui assèche l'air) les contrastes/chocs thermiques (froid/chaud ou contraire) peut fendre vernis, table d'harmonie, décoller les joints, donc ne la bousculez pas, laissez du temps avant d'ouvrir l'étui pour qu'elle s'acclimate à la pièce . ... Et malgré tous ces conseils, vous n'arrivez pas à redonner une 2ème vie à votre ''boîte à camembert avec un manche au bout'', il ne vous reste plus qu'à la porter à votre luthier préféré et peut être nécessite t-elle simplement un peu plus d'attention et un bon réglage .

Atelier de Lutherie 191 rue du Village 62170 Bernieulles - France Tél: 03.21.06.07.36 Email: bdebretagne@free.fr
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Lun 20 Fév 2012 - 19:15

fabrication d'une round up

explication par "jen lewis"
Une jet c'est un corps creux en acajou surmonté d'une table sans ouïes mais montée comme sur n'importe quelle archtop.
C'est donc la guitare la plus difficile à manufacturer. D'où l'excellence de la Tarada factory. Les archtop c'est eux.
Tu peux facilement creuser une table pleine (solid) avec une défonceuse, des fraises etc.
Plus délicat est la confection d'une table bombée. Soit on creuse dans une planche de 3cm d'épaisseur en lui donnant une forme de vague, soit on fait comme Gretsch qui est le spécialiste de la table bombée, pressée.
Dans ce cas il faut une cintreuse et une presse à vapeur. Tu comprendras que cela n'est pas de notre capacité (industrielle)
Par contre un luthier ou un bon amateur peut réaliser une table sculptée. Gibson fait cela depuis plus d'un siècle et il n'y a rien de bien compliqué.
La technique Gretsch s'inspire de leur batterie. Et ce sont des champions à ce sujet.
Bgibbons a procédé comme sur une solid body car la BillyBo est plate ; c'est plus facile pour assembler la table sur le corps.
Et il est équipé d'une machine géniale.
Le problème des Jet est donc bien la table. Le reste n'est pas insurmontable.
Bien à toi,
JL.

Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Lun 20 Fév 2012 - 19:19

pour creuser la table donc
c'est le principe comme pour la contrebasse:
on part de gros pour arriver sur un galbe


apparement la ceinture cowboy et dans un épaulement "classe"mais encore du boulot en plus Rolling Eyes



Dernière édition par mister M le Lun 20 Fév 2012 - 22:48, édité 2 fois
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Lun 20 Fév 2012 - 21:16

PKFD
peut tu me montrer en photo le galbe de la jet s'il te plait Mr. Green What a Face merci d'avance Mr.Red

en fait il me faudrait aussi la dimension du plus haut au plus bas du galbe
ainsi que la longueur que doit faire la ceinture cowboy What a Face

Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Lun 20 Fév 2012 - 22:58

les découpe de l'acajou pour la round up en" pdf" plus le reste cheers
y a de quoi faire des gabarits avec tout ça......







donc en premier tout sortir en taille réelle..
puis gabarit en médium ..apres on verra pour le galbe et les jolis noeuds Confused
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Mar 21 Fév 2012 - 10:11

trouvé ça pour donner la marche a suivre
direct a la source des "pdf" si j'y arrive pas avec ça "je suis une tanche lol! "

http://www.tdpri.com/forum/tele-home-depot/294371-guitarnut-gretsch-jet-inspired-build.html
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Mar 21 Fév 2012 - 22:19

voila les plans sont sortit
et assemblés en 4 feuilles plus la tete et les insert....
prochain coup le gabarit....

Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
bgibbons
Professional Serie
Professional Serie


Nombre de messages : 258
Age : 51
Localisation : champagne
Date d'inscription : 12/01/2011

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Mer 22 Fév 2012 - 6:25

cheers ça devient bon!
Revenir en haut Aller en bas
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Mer 22 Fév 2012 - 10:43

oui What a Face
en plus maintenant je vais suivre tes photos et je sais ou je vais cheers What a Face
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Mer 22 Fév 2012 - 20:51

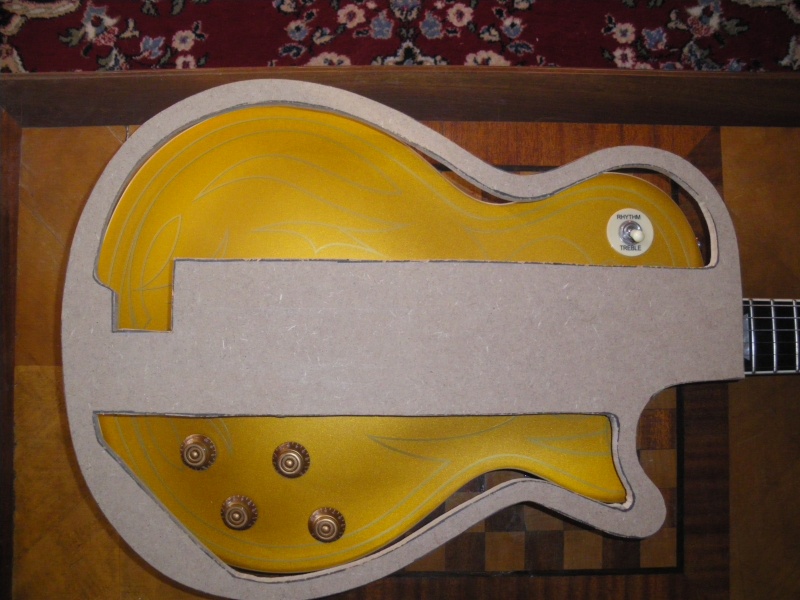

et voila le gabarit ....... cheers

plus qu'a le fignoler

et test sur télé et les paul pour voir les differences



maintenant il faut commander l'acajou pour le bas du corps..
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Floyd
'56 White Falcon
'56 White Falcon


Nombre de messages : 764
Age : 37
Localisation : Marseille
Date d'inscription : 08/01/2009

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Mer 22 Fév 2012 - 23:30

J'ai pas saisie ce que tu veux comme dimension...

Je suis sur Paris la semaine, je pourrais te filer dans le week-end

Edit: j'avais pas vu le MP, ok pour moi
Revenir en haut Aller en bas
https://www.facebook.com/Hot.Rod.Zombies
bgibbons
Professional Serie
Professional Serie


Nombre de messages : 258
Age : 51
Localisation : champagne
Date d'inscription : 12/01/2011

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Jeu 23 Fév 2012 - 7:00

super! j 'aime bien ta goldtop avec le pinstripping, comme celle de billy gibbons... bounce
Revenir en haut Aller en bas
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Jeu 23 Fév 2012 - 8:11

What a Face merci c'est celle de ma femme
moi je me suis fait pearly gates avec les burtsbuckerpro 59 mais finalement pas fan.


Dernière édition par mister M le Ven 24 Fév 2012 - 20:51, édité 1 fois
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Jeu 23 Fév 2012 - 8:11

pkfd a écrit:
J'ai pas saisie ce que tu veux comme dimension...

Je suis sur Paris la semaine, je pourrais te filer dans le week-end

Edit: j'avais pas vu le MP, ok pour moi
ok merci


voila il me faut déja la A ET B pour la A (du plus haut au plus bas)
c'est pour connaitre la hauteur que devra faire ma table.


Dernière édition par mister M le Jeu 23 Fév 2012 - 20:39, édité 1 fois
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Jen Lewis
'56 White Falcon
'56 White Falcon


Nombre de messages : 739
Age : 58
Localisation : Dordogne
Date d'inscription : 03/11/2009

MessageSujet: galbe   Jeu 23 Fév 2012 - 14:29

Salut les gretschmen !

Pour pkfd et Mister M, je crois que notre pote a besoin des gabarits que l'on voit sur le plan de la archtop et sur mes vidéos des post ; plutôt que les dimensions qui varient tout au long de la courbe du corps.
C'est un peu comme les couples de mes bateaux. Je pense que tu peux pkfd, les lui réaliser en carton fort. Par contre il faudrait démonter tout l'accastillage (hum !)
Autre solution possible (sans démontage) : photographier ta gratte en taille réelle (1/1) sur la tranche de la Jet en fixant l'appareil pour respecter la perpendicularité. Je sais, il faut du matos pour çà. Mais là il pourrait recopier le galbe plus facilement.
C'est ce que j'ai fait pour mon manche de Falcon pour graver les repères.
A tout les deux bon courage.
JL.

PS: si vous réussissez, on ouvre une usine ?
Revenir en haut Aller en bas
Refuznik
Professional Serie
Professional Serie


Nombre de messages : 225
Date d'inscription : 18/01/2012

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Jeu 23 Fév 2012 - 21:51

Citation :
photographier ta gratte en taille réelle (1/1) sur la tranche de la Jet en fixant l'appareil pour respecter la perpendicularité.
Ca ne le ferait pas sans le faire en 1/1 mais en plaçant un mètre à côté pour te donner la cote et refaire la même photo avec un niveau au 3 endroits (montant, milieu, descendant) ?
Revenir en haut Aller en bas
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Ven 24 Fév 2012 - 20:45

Rolling Eyes je suis ouvert a tout [edit] What a Face "concernant les cotes de la guitare évidement" Mr. Green
du moment que j'ai toutes mes cotes ......... cheers
du nouveau il faut les reperes" red" Twisted Evil




Dernière édition par mister M le Sam 25 Fév 2012 - 10:33, édité 2 fois
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Refuznik
Professional Serie
Professional Serie


Nombre de messages : 225
Date d'inscription : 18/01/2012

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Ven 24 Fév 2012 - 22:36

Citation :
je suis ouvert a tout
Ne le dit pas trop fort !

Sinon j'ai vu une nana avec la même gratte qui a viré toute la partie bigby.

Revenir en haut Aller en bas
Colonel Blues
'57 White Penguin
'57 White Penguin


Nombre de messages : 1021
Age : 56
Localisation : Val d'Oise
Date d'inscription : 31/08/2009

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Sam 25 Fév 2012 - 0:10

Refuznik a écrit:

Sinon j'ai vu une nana avec la même gratte qui a viré toute la partie bigby.


Hérétique ! Qu'elle soit pendue haut et court ! What the fuck ?!?
Revenir en haut Aller en bas
http://colonelblues.bandcamp.com/
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Sam 25 Fév 2012 - 10:34

Refuznik a écrit:
Citation :
je suis ouvert a tout
Ne le dit pas trop fort !

Sinon j'ai vu une nana avec la même gratte qui a viré toute la partie bigby.

Razz Razz Razz Razz Razz merci j'édite Shocked Confused
et pour le bigsby c'est pas sur une" knotty pine" car il y a le cordier découpé gretsch avec la boucle western ....

Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Refuznik
Professional Serie
Professional Serie


Nombre de messages : 225
Date d'inscription : 18/01/2012

MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Sam 25 Fév 2012 - 13:34

Oui autant pour moi, ce que je voulais dire c'est qu'elle a viré la plaque et rajouté un vibrato.
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: LE COIN DES LUTHIERS AMATEUR..........   Aujourd'hui à 7:05

Revenir en haut Aller en bas

LE COIN DES LUTHIERS AMATEUR..........
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Le coin des luthiers
» Y'a du vintage sur le bon coin...
» Le dico du p'tit coin tranquil'
» Le coin lecture
» Mando National de 1929 sur le bon coin

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
 :: Miscallenous :: All... DIY but not Gretsch-
Sauter vers:
