MessageSujet: faire soi-même sa Jet......................   Lun 20 Fév 2012 - 19:56

Bonjour à tous,

Puisque nous avons des luthiers en herbe sur le forum voici quelques vidéos qui explique quelques techniques pour cintrer une table.
Aucune ne montrent comment Gretsch à la Terrada factory s'y prennent ; un secret reste un secret : "that's the great Gretsch sound !"

1.- Cintrer une table déjà montée sur un corps (type Les Paul) Méthode de la coque des maquettes de bateau (pleine)


2.- Voici ma méthode : longue mais classique. Sur cette vidéo, le luthier montre bien la pièce qui fait référence pour la forme, le patron.


3.- Enfin le pied comment fabriquer sa archtop. Les liens : http://www.youtube.com/user/elferinkguitars?feature=watch concernant la fabrication sont à visiter tous.


Cette méthode est la classique. Ce n'est pas ce que fait Gretsch qui presse les fonds et les tables (le reste c'est pareil)
Gretsch découpe de fines planches comme le décrit Colonelblues puis les presse à la vapeur pour leur donner la forme définitive. Je ne sais pas s'ils collent les trois plis sous la presse ou après formage du cintrage.
On comprend mieux en visualisant ces vidéos pourquoi Gretsch est si différent. Le son ne peux pas être le même !
Au fait c'est Stradivarius lui-même (pour les fonds) qui a inventé la méthode Gretsch. Tous les autres faisaient comme sur ces vidéos.
Bien sûr c'est beaucoup plus simple de faire ainsi, accessible à tous ceux qui ont sculpter du bois. Monter des maquettes de bateau rend bien service...
[u]
A tous bon courage !
JL.
Revenir en haut Aller en bas
Colonel Blues
'57 White Penguin
'57 White Penguin


Nombre de messages : 1021
Age : 56
Localisation : Val d'Oise
Date d'inscription : 31/08/2009

MessageSujet: Re: faire soi-même sa Jet......................   Lun 20 Fév 2012 - 20:16

Nan nan, c'est pas de moi, c'est une info de notre cher Mister M ! Cool
Moi j'ai juste expliqué la technique du "book matched"…
Rendons à César ce qui est à César… on le lui doit bien ! Laughing
D'autant que lui est une vraie bête en lutherie, moi je m'en tiens aux réglages et montages basiques pour amateur éclairé… Embarassed
Revenir en haut Aller en bas
http://colonelblues.bandcamp.com/
Mister M
Administrateur


Nombre de messages : 5924
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: faire soi-même sa Jet......................   Lun 20 Fév 2012 - 20:42

hé bien!
ça promet du gros boulot en perspective...........
mais déja je sais un peu plus ou je vais.....MERCI

autre chose Mr. Green pour le pin "pine"de quelle essence s'agit-il car il y a plein de pins ??
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5924
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: faire soi-même sa Jet......................   Lun 20 Fév 2012 - 20:49

trouvé ça
What a Face What a Face What a Face
je vois que dans le monde entier les ouvriers ont les memes photos accrochées sur les murs lol!

Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Jen Lewis
'56 White Falcon
'56 White Falcon


Nombre de messages : 739
Age : 58
Localisation : Dordogne
Date d'inscription : 03/11/2009

MessageSujet: Knotty pine   Mar 21 Fév 2012 - 14:14

Hi Mister M,

Le knotty pine est un pin comme çà ; citation :
Pin noeux ou clair

"(Pinus spp)
Essence de l'ordre des résineux dont le bois est pratiquement blanc, il va du blanc au crème pâle. Le grain du bois est normalement sans déviation et régulier. Il est utilisé pour le bricolage, la menuiserie, la fabrication d'instruments de musique, les portes et fenêtres, les charpentes et la construction."

C'est ma table de salle de séjour !




Par contre travailler cette essence, oups ! J'ai pas essayé. En tout cas c'est un bois tendre facile à former. La découpe au niveau des nœuds doit être compliquer.

Renseignes-toi chez ton fournisseur (introuvable sur les sites lutherie).
Bon courage
JL.
Revenir en haut Aller en bas
Mister M
Administrateur


Nombre de messages : 5924
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: faire soi-même sa Jet......................   Mar 21 Fév 2012 - 19:56

oh je vois que tu est sur un autre projet ....... What a Face
ça c'etait du navire ....une révolution pour plein de choses a l'époque.
finalement les portugais thumright thumleft
on en parle pas dans pirates des caraibes de ça "the caravelle." lol!
fin du HS......
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Jen Lewis
'56 White Falcon
'56 White Falcon


Nombre de messages : 739
Age : 58
Localisation : Dordogne
Date d'inscription : 03/11/2009

MessageSujet: le bois !   Mer 22 Fév 2012 - 15:22

S'il n'y avais que celle là !
J'ai fait le Belem en métal (cuivre+laiton), deux drakkars "musée" dont le Roar Edge en noyer massif (une galère) et la Santa Maria de Billing Boat.
Plus les bagnoles tout métal etc...
Revenir en haut Aller en bas
Mister M
Administrateur


Nombre de messages : 5924
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: faire soi-même sa Jet......................   Mer 22 Fév 2012 - 20:44

ohhhhhh drunken ça doit etre beau tout ces bateaux a voir............ drunken
j'adore ça les vieux bateaux..... Mr.Red
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5924
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: round-up knotty pine   Lun 27 Fév 2012 - 20:56

je reprend ici pour la jet puisque c'est fait pour What a Face
je veut donc faire ça: "du moins essayer de m'en approcher"
la fameuse round-up knotty pine drunken



plans en pdf ...





modeles pour ce rendre compte

plan a l'échelle

gabarit en médium

test sur télé et les paul pour voir la difference


début de découpe du corps(en deux morceaux collé) dans du pin bien sec "27ans" pour essai avant l'acajou..


j'ai trouvé les bon clous pour le cuir cheers .


la découpe de l'arriere

la table pour un essai avant le miroir de noeuds(je vais pas prendre de risque j'ai réservé des noeuds splendide)



Dernière édition par mister M le Lun 21 Mai 2012 - 19:26, édité 6 fois
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Jen Lewis
'56 White Falcon
'56 White Falcon


Nombre de messages : 739
Age : 58
Localisation : Dordogne
Date d'inscription : 03/11/2009

MessageSujet: encore Round up   Mar 28 Fév 2012 - 19:01

Bon là je vois bien que tu progresses à pas de géant.

Par contre je suis allé chez mon luthier pour récupérer ma Synchro 100 et je lui ai posé un tas de questions.
J'ai vu la méthode. Elle est conforme à la troisième vidéo avec le lien.
Tu dois donc partir de planches découpées pyramidalement. Pour sculpter c'est beaucoup plus facile surtout avec les nœuds.
Si ton bois est bien sec pas de problème.
Par contre important il me te fait dire de mettre les barres parallèles (le bracing) sinon gros soucis d'assemblage.
Tu dois donc en plus creuser la table.
Maintenant, je pense que tu peux tricher un peu. Pourquoi pas une table pleine comme sur une Les Paul ? Elle sera plus lourde mais c'est moins contraignant.
En tout cas il te souhaite bon courage.
A tout hazard, c'est Thierry Monteil rue Chalopin à Lyon site : http://www.thierrymonteil.com/

Pour les repères ils sont bon comme tu peux le voir sur cette photo

[img][/img]

A+ JL.
Revenir en haut Aller en bas
Mister M
Administrateur


Nombre de messages : 5924
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: faire soi-même sa Jet......................   Mar 28 Fév 2012 - 19:18

merci
je vais donc faire un travail de plus sur la table.
de toute façon la premiere "mon proto"sera totalement en pin pour l'essai donc pas de probleme
j'écoute les conseils thumright
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5924
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: faire soi-même sa Jet......................   Mar 28 Fév 2012 - 21:45

trouvé ça:

la on voit la table "un peu"





Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5924
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: faire soi-même sa Jet......................   Mer 29 Fév 2012 - 16:03

et voila j'attaque la découpe pour les noeuds
j'en fait deux au cas ou



découpe grossiere car il faut raboter pour le collage "on sait jamais"

il va falloir traiter les noeuds pour qu'il ne bouge plus...



Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Jen Lewis
'56 White Falcon
'56 White Falcon


Nombre de messages : 739
Age : 58
Localisation : Dordogne
Date d'inscription : 03/11/2009

MessageSujet: bizarrerie   Mer 29 Fév 2012 - 18:21

Hi Mister M !

Étrange la belle que tu as trouvée. Elle ressemble à une Round Up mais le n° 612? dit le contraire.
Sûr c'est pas un "3" donc niet 6130.
J'en conclus qu'il s'agit de la première série de Chet Atkins solid body qui dérivait de la Round Up.
Bizarrerie, il me semble que la table est en pin. Mais c'est possible qu’elle soit en érable. Ce bois a de belles veines.
Effectivement on voit un peu l'épaisseur de la table. Étonnant, je la voyais plus fine...
Sur le talon du manche on voit bien les trois plis.
En tout cas, tes planches de pin noueux sont superbes. Le résultat final sera à la hauteur. J'espère de tout cœur que tu t'en sortiras pour sculpter ta table massive.
Au fait tu es en train de réaliser la seule ; l'unique Jet à table massive ! Chapeau !
Bye JL.
Revenir en haut Aller en bas
Mister M
Administrateur


Nombre de messages : 5924
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: faire soi-même sa Jet......................   Mer 29 Fév 2012 - 21:56

MERCI
j'avance mais lentement et avec prudence maintenant
je vais attaquer les test sur la table en pin d'abord et creuser la table aussi
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5924
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: faire soi-même sa Jet......................   Mer 7 Mar 2012 - 14:17

et voila
j'avais un peu de temps donc découpe du corps
reste a le finir pour qu'il soit propre mais c'est un bon début
j'ai aussi les découpes de l'arriere a faire.



Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5924
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: faire soi-même sa Jet......................   Mer 7 Mar 2012 - 18:40

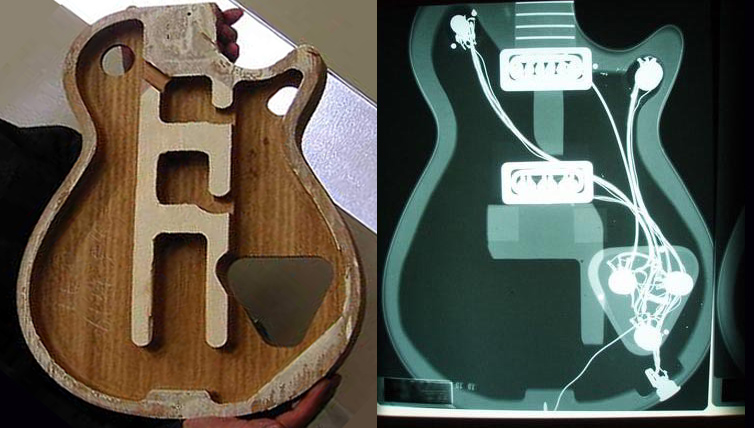

j'ai trouvé ça
on voit la trappe d'acces coté potards donc en bas c'est la table
elle est bombé aussi a l'intérieur et il y a des cales What the fuck ?!?

maintenant je comprend mieux ce que m'expliqué "jen lewis"

sur gretschtalk j'ai vu que les cales serait les carrés qui apparaissent a la radio


Dernière édition par mister M le Jeu 8 Mar 2012 - 21:25, édité 1 fois
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Jen Lewis
'56 White Falcon
'56 White Falcon


Nombre de messages : 739
Age : 58
Localisation : Dordogne
Date d'inscription : 03/11/2009

MessageSujet: Re: faire soi-même sa Jet......................   Mer 7 Mar 2012 - 20:37

Rapidement,

Cela me paraît logique vu que la table est bombée, sans éclisses il faut compenser avec des cales.
De toute façon tu constateras toi-même quand tu assembleras les deux parties.
Par contre en quoi réalises-tu le corps ? En pin ?

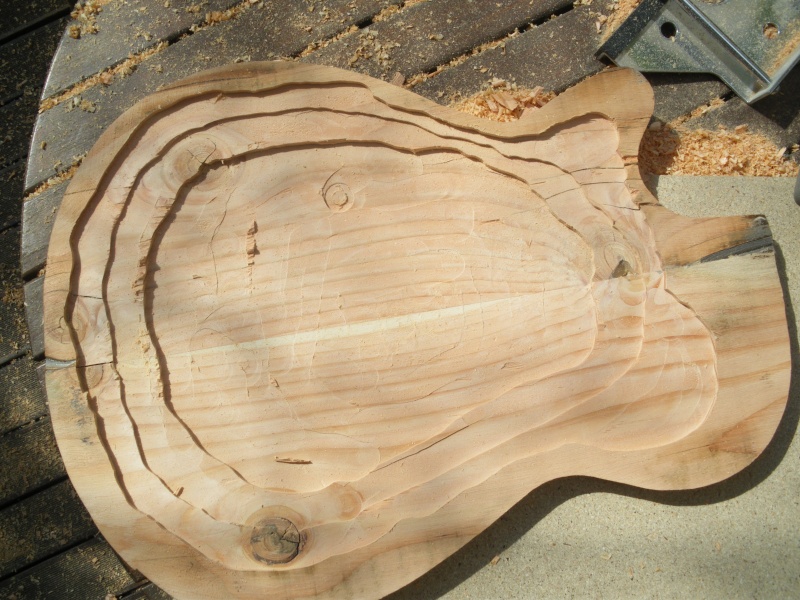

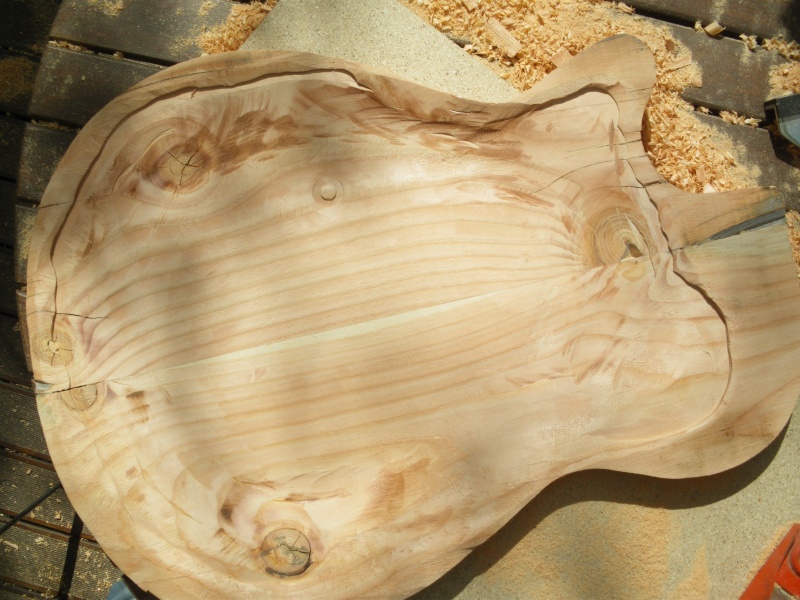

Pour bomber la table à l'intérieur, finis d'abord l'extérieur avant d'attaquer sinon risque de creuser trop loin.
Les luthiers creusent en fonction de la sonorité de la table. ils tapent sur la table ; écoutent la résonance et corrigent à la gouge.
Là je sais pas faire, question d'expérience.
Peut-être qu'aujourd'hui la forme intérieure des chambres que nous avons diffère de celle des années 50 ?
D'où la radiographie. C'est un peu comme pour l'Anniversary dont le bracing est un peu différent...Mais cela n'a pas d'importance je crois.
Bon courage.
JL.
Revenir en haut Aller en bas
Mister M
Administrateur


Nombre de messages : 5924
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: faire soi-même sa Jet......................   Mer 7 Mar 2012 - 21:55

oui
je fait le corps en pin pour etre sur de ne pas me tromper avant de le faire en acajou
en fait je vais donc faire deux round-up...un proto et une autre quand j'aurai réussi la premiere.
bon je réfléchi pour la table. What the fuck ?!? study
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5924
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: faire soi-même sa Jet......................   Dim 11 Mar 2012 - 14:43

voila pour l'arriere

et je commence a mettre a la bonne taille puisque maintenant j'ai les cotes fini Cool "merci pkfd thumleft "

il me faut garder le milieu plus haut a cause du galbe intérieur
j'ai la chance d'avoir fait le corps trop épais ce qui me laisse de quoi créer l'appui de la table sans cale
je fignolerai plus tard car j'ai la table a commencer
d'abord bien raboter les deux parties pour pouvoir les coller comme il faut
apres le plus dur commencera...
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5924
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: faire soi-même sa Jet......................   Mer 14 Mar 2012 - 13:24

voila j'ai collé les deux parties


et la c'est découpé et j'ai bouché les fissures des noeuds avec de la colle a bois et de la sciure

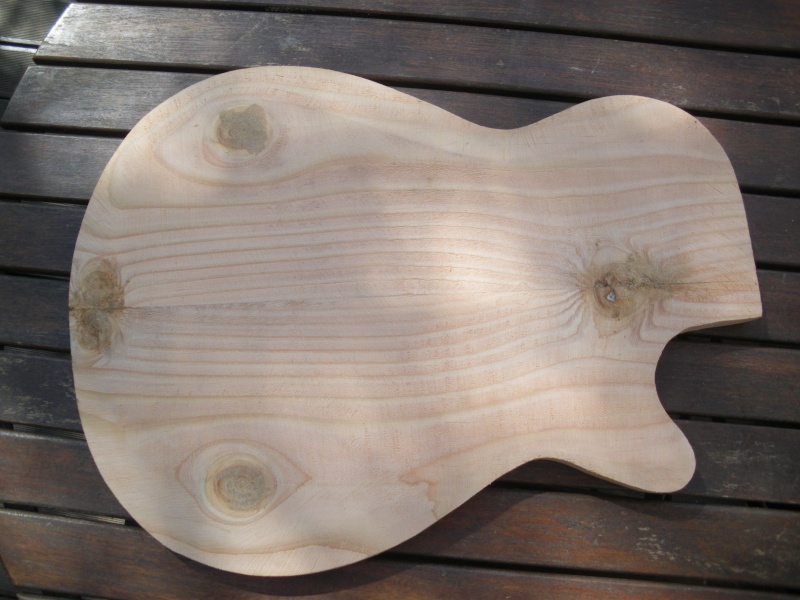

plus qu'a poncer...

début de ponçage reste des petites fissures ça et la, mais c'est deja mieux

Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5924
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: faire soi-même sa Jet......................   Mer 14 Mar 2012 - 16:57

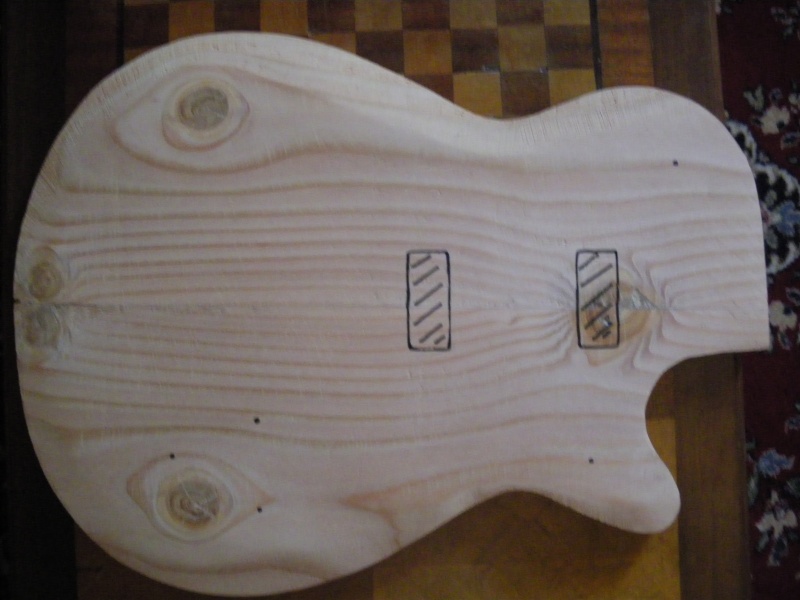

traçage des découpes micros ,des potards et du chevalet.....
pour voir ou tombe les noeuds...



la chance du débutant Mr.Red le micro neck ainsi que le manche cache le défaut du noeud..... pas top ?? cheers
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Colonel Blues
'57 White Penguin
'57 White Penguin


Nombre de messages : 1021
Age : 56
Localisation : Val d'Oise
Date d'inscription : 31/08/2009

MessageSujet: Re: faire soi-même sa Jet......................   Mer 14 Mar 2012 - 19:44

Ca c'est du bookmatched !!! Bravo ! thumleft thumright
Revenir en haut Aller en bas
http://colonelblues.bandcamp.com/
Mister M
Administrateur


Nombre de messages : 5924
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: faire soi-même sa Jet......................   Mer 14 Mar 2012 - 21:23

merci Very Happy ..............

maintenant je vais attaquer le galbe extérieur suivit de l'intérieur
la hum hum...............
on verra bien..
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Mister M
Administrateur


Nombre de messages : 5924
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: faire soi-même sa Jet......................   Lun 19 Mar 2012 - 14:18

enfin j'ai commencé l'intérieur de la table
en premier défonceuse


ensuite ponceuse" tank" a main



puis je fignole a la meuleuse a disque a lamelles
donc avant

et apres

maintenant je vais découper les emplacements de micros
pour me rendre compte de l'épaisseur avant de faire une bétise
voila a plus

FRED...
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
Contenu sponsorisé




MessageSujet: Re: faire soi-même sa Jet......................   Aujourd'hui à 15:20

Revenir en haut Aller en bas

faire soi-même sa Jet......................
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 12Aller à la page : 1, 2, 3 ... 10, 11, 12  Suivant
 Sujets similaires
-
» Comment se faire soi-même son bootleneck ?
» Faire un acapella!
» Comment faire pour que ça sonne "multi"
» _Ne pas se faire prendre l'appareil photo à l'entrée ou dans la salle.
» Faire des voix / prods dirty

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
 :: Miscallenous :: All... DIY but not Gretsch-
Sauter vers:
