MessageSujet: Re: Setzer Sound lien plus actif   Jeu 6 Déc 2012 - 15:21

Alors si toi tu ne comprends plus 3Koolcat, imagines moi Laughing
Attention le Boulet est de retour: question peut être débile mais tant pis je me lance
Est ce que cette valve recto a une incidence sur le son, sinon quel intêret j'ai de la changer?
Alors aussi dans la série des questions qui saoule tout le monde
Si j'ai bien compris, en fonction de l'incidence qu'elle a sur le son, il me faut cette valve recto, 2 NOS JAN philips 6L6WGB et 4 Ruby 12AX7AC5
J'ai bon ou pas? scratch
Revenir en haut Aller en bas
https://www.facebook.com/olivier.cantore
Jen Lewis
'56 White Falcon
'56 White Falcon


Nombre de messages : 739
Age : 58
Localisation : Dordogne
Date d'inscription : 03/11/2009

MessageSujet: confusion   Jeu 6 Déc 2012 - 15:30

3Kool,

Nous correspondons aussi par messagerie Letsgo et moi-même.
Il semble que son Bassman n'est pas un 6G6 B car tu as raison il a une recto.
J'essaye de faire tout ce qu'il faut scratch

P.S : Non une lampe recto ne joue sur le son.

JL.
Revenir en haut Aller en bas
letsgofaster
Electromatic Serie
Electromatic Serie


Nombre de messages : 51
Age : 44
Localisation : Jura
Date d'inscription : 06/04/2005

MessageSujet: Re: Setzer Sound lien plus actif   Jeu 6 Déc 2012 - 15:40

Donc il semble que ce soit plus ce modèle ou il y a bien une GZ34
http://www.thevintagesound.com/ffg/bassman_blonde_6G6.html
Ma tête à sans doute subit des modif car sur l'étiquette intérieur sur modèle je vois bien un B à la fin scratch
Revenir en haut Aller en bas
https://www.facebook.com/olivier.cantore
3KoolKat
Administrateur


Nombre de messages : 774
Date d'inscription : 31/03/2005

MessageSujet: Re: Setzer Sound lien plus actif   Jeu 6 Déc 2012 - 16:04

Jen Lewis a écrit:
3Kool,
Nous correspondons aussi par messagerie Letsgo et moi-même.
Mais moi aussi je veux connaître le fin mot de l'énigme !! Very Happy

letsgofaster a écrit:
Donc il semble que ce soit plus ce modèle ou il y a bien une GZ34
http://www.thevintagesound.com/ffg/bassman_blonde_6G6.html
Ma tête à sans doute subit des modif car sur l'étiquette intérieur sur modèle je vois bien un B à la fin scratch
Ou peut-être un modèle de transition comme je te l'ai dis : circuit du '61/'62 et cosmétique du '62/'64 par exemple... Ce genre de truc n'était pas rare chez Fender à l'époque... Wink
Revenir en haut Aller en bas
letsgofaster
Electromatic Serie
Electromatic Serie


Nombre de messages : 51
Age : 44
Localisation : Jura
Date d'inscription : 06/04/2005

MessageSujet: Re: Setzer Sound lien plus actif   Jeu 6 Déc 2012 - 16:20

C'est toujours plus parlant avec des photos Smile






Revenir en haut Aller en bas
https://www.facebook.com/olivier.cantore
Jen Lewis
'56 White Falcon
'56 White Falcon


Nombre de messages : 739
Age : 58
Localisation : Dordogne
Date d'inscription : 03/11/2009

MessageSujet: mystère    Jeu 6 Déc 2012 - 18:00

Ce qui est sûr est ce qu'on lit sur l'étiquette. Mais les schémas sont formels, seul le 6G6 est équipé d'une valve recto.
Ensuite les versions A et B sont à pont de diodes.
Il ne me semble pas possible de modifier un ampli dans le sens contraire des diodes vers la valve. L'inverse se fait plus facilement.
En effet, les modifications sont trop importantes.
Mais de toute façon le débat est sans intérêt car ce qui compte c'est le son. Les schémas de principe étant les mêmes seul le choix des tubes et des HP est important.
Changer la valve est cependant important car c'est elle qui fabrique le courant. Or une valve est plus fragile que des diodes. Elle peut charbonner, provoquer des amorçages (ce qui semble être ton cas Letsgo) et ne plus être très stable dans le temps. Donc quand elle a cette allure il faut la changer.
La valve est comme les condensateurs d'alimentation, il faut les changer tout les dix ans environ.
N'oublions pas que c'est le réservoir d’énergie de l'ampli.
Une bonne alim et les lampes fonctionneront correctement.
Il est certain que les diodes sont beaucoup plus pratiques de ce point de vue. De plus elles fonctionnent ou elles claquent c'est tout. Mais bon certains ne jurent que par la valve. Elle n'influence pas le son puisque aucun signal ne la traverse.
En conclusion l'étiquette est-elle la bonne ? Mystère ! batman
Une seule réponse : comparez les schémas. Le B est légèrement différent au niveau du réglage des aiguës sur le canal bass.
Encore une fois cela ne changera rien à tes choix qui me semble très bons.
JL.
Revenir en haut Aller en bas
Jen Lewis
'56 White Falcon
'56 White Falcon


Nombre de messages : 739
Age : 58
Localisation : Dordogne
Date d'inscription : 03/11/2009

MessageSujet: schéma Bassman   Jeu 6 Déc 2012 - 19:09

Pour conclure je donne ici le schéma du 6G6 à valve.
En jouant au jeu des erreurs entre les deux schémas (avec celui donné dans le lien de Mister M), on constate que les différences sont minimes.
Le circuit des lampes de puissances est identique aux valeurs de tensions près. Mais c'est normal puisqu'il faut bien une différence entre la valve et les ponts de diodes.
C'est un peu plus subtil sur les étages préamp. Mais en gros les circuits sont identiques.
La grosse modification interviendra plus tard avec les circuits à lampe de déphasage 12AT7.
Je vous donne aussi le lien de ma librairie de schémas, pour ceux que cela intéressent.
Bonne lecture !
JL.

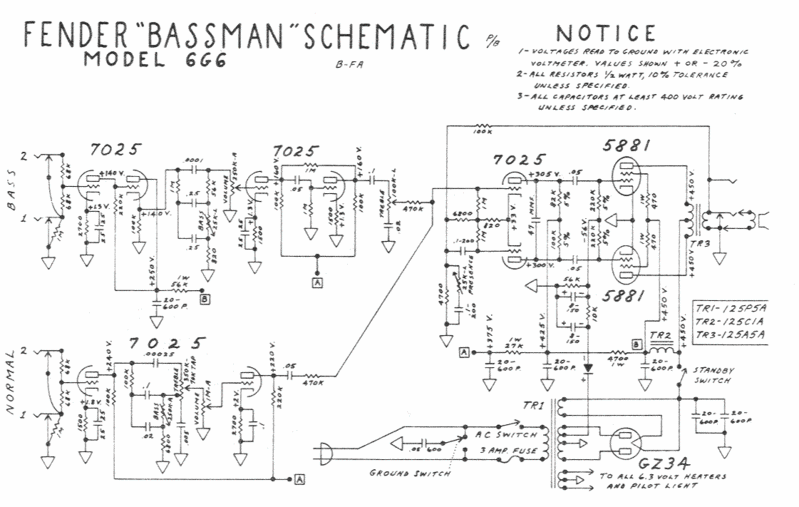

Donc le schéma qui me semble être le tien Letsgofaster :


Et le 6G6-B


Enfin le lien :
http://www.turretboards.com/guitar_amplifier_builders_info_schematics_library.htm

Je rappelle que la 7025 c'est ECC83 ou 12AX7.
La 5881 est la 6L6 militaire.
salut
Revenir en haut Aller en bas
letsgofaster
Electromatic Serie
Electromatic Serie


Nombre de messages : 51
Age : 44
Localisation : Jura
Date d'inscription : 06/04/2005

MessageSujet: Re: Setzer Sound lien plus actif   Jeu 6 Déc 2012 - 19:18

Cette fois c'est beaucoup plus clair pour moi, merci infiniemment à tous et particulièrement à toi Jen thumleft
Donc je peux par conséquent commander cette valve recto GZ34, 2 NOS JAN philips 6L6WGB et 4 Ruby 12AX7AC5?
Et devrai-je faire règler le bias ou non? Voilà mes dernières requetes, merci encore du fond du coeur amis Gretschiens Cool
Revenir en haut Aller en bas
https://www.facebook.com/olivier.cantore
Jen Lewis
'56 White Falcon
'56 White Falcon


Nombre de messages : 739
Age : 58
Localisation : Dordogne
Date d'inscription : 03/11/2009

MessageSujet: Re: Setzer Sound lien plus actif   Jeu 6 Déc 2012 - 20:29

Tout est bon Letsgo, bien sûr il faudra reprendre le bias et peu-être même le culot de la GZ et les condensateurs d'alimentation ; ceux qui sont au plus près de la Gz sur le schéma, et qui distribue la HT.
J'espère que tu feras ton bonheur de tout cela !
Bye JL.
Revenir en haut Aller en bas
letsgofaster
Electromatic Serie
Electromatic Serie


Nombre de messages : 51
Age : 44
Localisation : Jura
Date d'inscription : 06/04/2005

MessageSujet: Re: Setzer Sound lien plus actif   Jeu 6 Déc 2012 - 21:16

Ca y est tout est commandé Smile
Merci encore de ta patience et de tes précieux conseils avisés, je ne manquerai pas de te tenir au courant ( sans jeu de mot Laughing )
Revenir en haut Aller en bas
https://www.facebook.com/olivier.cantore
letsgofaster
Electromatic Serie
Electromatic Serie


Nombre de messages : 51
Age : 44
Localisation : Jura
Date d'inscription : 06/04/2005

MessageSujet: Re: Setzer Sound lien plus actif   Ven 14 Déc 2012 - 0:19

J'ai reçu les lampes aujourd'hui Cool
J'ai monté les 2 NOS JAN philips 6L6WGB et 2 Ruby 12AX7AC5 ( car au final je ne me sert que du canal "Normal" et je les ai mis en V3 et V4)
Et ben le son est beaucoup plus chaud qu'auparavant thumleft Je n'ai pas changé la GZ34 pour l'instant car ils ont ça en stock visiblement et Je n'ai pas encore fait faire le bias non plus, mais selon le magasin sur lyon à qui je vais confier ma tête, je peux jouer mais pas plus de 10h avant de leur amener
Merci tout plein à vous tous, je posterai quelques vidéos si ça peux interesser quelqu'un
Revenir en haut Aller en bas
https://www.facebook.com/olivier.cantore
capucino
Electromatic Serie
Electromatic Serie


Nombre de messages : 69
Date d'inscription : 31/03/2005

MessageSujet: pour letsgofaster   Dim 20 Jan 2013 - 16:07

Salut letsgo father... est-ce toi sur you tube olivier cantore qui chante elvis a la perfection?
j aurai besoin de ton aide au sujet d une pedale de delay
merci deja capu'c
Revenir en haut Aller en bas
Mister M
Administrateur


Nombre de messages : 5921
Age : 45
Localisation : comme cajun
Date d'inscription : 20/03/2007

MessageSujet: Re: Setzer Sound lien plus actif   Dim 20 Jan 2013 - 17:20

Oui c'est lui "Il a une superbe voix" Cool
La relève d'Elvis Cool
Revenir en haut Aller en bas
http://www.youtube.com/user/sb18rock
capucino
Electromatic Serie
Electromatic Serie


Nombre de messages : 69
Date d'inscription : 31/03/2005

MessageSujet: Re: Setzer Sound lien plus actif   Dim 20 Jan 2013 - 18:17

oui ct vraiment impressionant
blue chrismas jadore
je le contacte par message prive
j ai besoin de son aideeeeeeeeeeeeeeee lol!
Revenir en haut Aller en bas
letsgofaster
Electromatic Serie
Electromatic Serie


Nombre de messages : 51
Age : 44
Localisation : Jura
Date d'inscription : 06/04/2005

MessageSujet: Re: Setzer Sound lien plus actif   Dim 20 Jan 2013 - 18:20

Merci les amis c'est bien trop d'honneur Embarassed
Pas de problème capuc', si je peux t'aider n'hésites pas
@+
Olivier
Revenir en haut Aller en bas
